低中压锅炉用无缝钢管

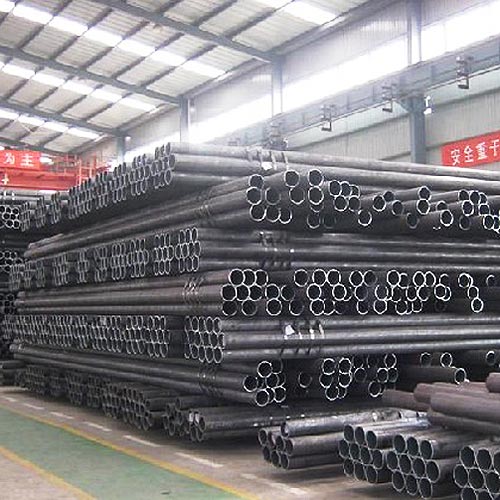

图示-(低中压锅炉用无缝钢管)图片
执行标准： Chinese GB3087
用途：用于中低压锅炉（工作压力一般大于 5.88Mpa ，工作温度在 450 ℃以下 ）的受热面管子、集箱及蒸汽管道
主要钢级牌号 ： Grade10 、 20 （经协商，也可供应其他特殊牌号的钢管）
化学成分、机械性能 ：
| 标准 | 钢级 | 化学成分 (%) | ||||||
| C |
Mn
|
Si | Cr | Ni | Cu | P.S | ||
| GB3087 | 10 |
0.07～0.14
|
0.35～0.65 | 0.17～0.37 | ≤ 0.15 | ≤ 0.30 | ≤ 0.20 | ≤ 0.030 |
| 20 | 0.17～0.24 | 0.35～0.65 | 0.17～0.37 | ≤ 0.25 | ≤ 0.25 | ≤ 0.20 | ≤ 0.030 | |
| 机械性能 | 抗拉强度 (MPa) | 屈服强度 (MPa) | 伸长率 (%) | |||||
| 10 | 335～475 | ≥ 195 | ≥ 24 | |||||
| 20 | 410～550 | ≥ 245 | ≥ 20 | |||||
尺寸公差:
|
钢管种类
|
钢管尺寸
mm
|
允许偏差 | ||
| 普通级 | 高级 | |||
| 热轧(挤)管 | 外径 D |
≤159 | +1.0%(最小值为+0.50mm) | +1.0%(最小值为+0.5mm) |
| >159 | +1.0% | +1.0% | ||
|
壁厚 S |
≤20 |
+15%(最小值为+0.45mm)
|
+1.0%(最小值为+0.30mm) | |
| -12.5%(最小值为-0.35mm) | ||||
| >20 | +12.5% | +10% | ||
| >20 | +12.5% | +10% | ||
| D≥351Heat expanding steel tube | +15% | |||
| 冷拔(轧)管 |
外径 D |
10~30 | +0.40mm | +0.20mm |
| >30~50 | +0.45mm | +0.25mm | ||
| >50 | +1.0% | +0.75% | ||
|
壁厚 S |
1.5~3.0 | +15% | +10% | |
| -10% | ||||
| >3.0 | +12.5% | +10% | ||
| -10% | ||||
