API-5L-管线管

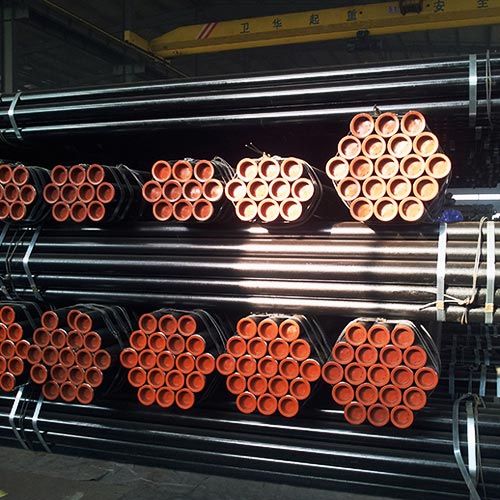

图示-(API-5L-管线管)图片
执行标准： API SPEC 5L
用途：用于石油、天然气工业中的气、水、油输送
| 标准 |
产品规定类别
|
钢级
|
化学成分 | ||||||||
| C | Mn | P | S | Si | V | Nb | Ti | CEpcm | |||
| API 5L | PSL 1 | L210 or A | ≤ 0.22 |
≤ 0.90 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
| L245 or B | ≤ 0.28 |
≤ 1.20 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
||
| L290 or x42 | ≤ 0.28 |
≤ 1.30 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
||
| L320 or X46 | ≤ 0.28 |
≤ 1.40 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
||
| L360 or X52 | ≤ 0.28 |
≤ 1.40 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
||
| L390 or X56 | ≤ 0.28 |
≤ 1.40 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
||
| L415 or X60 | ≤ 0.28 |
≤ 1.40 |
≤ 0.030 |
≤ 0.030 |
- | - | - | - | ≤ 0.25 |
||
| PSL 2 | L245Ror BR | ≤ 0.24 |
≤ 1.20 |
≤ 0.025 |
≤ 0.015 |
≤ 0.40 |
c | c | ≤ 0.04 |
≤ 0.25 |
|
| L290R or X42R | ≤ 0.24 |
≤ 1.20 |
≤ 0.025 |
≤ 0.015 |
≤ 0.40 |
≤ 0.06 |
≤ 0.05 |
≤ 0.04 |
≤ 0.25 |
||
| L245N or BN | ≤ 0.24 |
≤ 1.20 |
≤ 0.025 |
≤ 0.015 |
≤ 0.40 |
c | c | ≤ 0.04 |
≤ 0.25 |
||
| L290N or X42N | ≤ 0.24 |
≤ 1.20 |
≤ 0.025 |
≤ 0.015 |
≤ 0.40 |
≤ 0.06 |
≤ 0.05 |
≤ 0.04 |
≤ 0.25 |
||
| L320N or X46N | ≤ 0.24 |
≤ 1.40 |
≤ 0.025 |
≤ 0.015 |
≤ 0.40 |
≤ 0.07 |
≤ 0.05 |
≤ 0.04 |
≤ 0.25 |
||
| L360N or X52N | ≤ 0.24 |
≤ 1.40 |
≤ 0.025 |
≤ 0.015 |
≤ 0.45 |
≤ 0.10 |
≤ 0.05 |
≤ 0.04 |
≤ 0.25 |
||
| L390N or X56N | ≤ 0.24 |
≤ 1.40 |
≤ 0.025 |
≤ 0.015 |
≤ 0.45 |
≤ 0.10 |
≤ 0.05 |
≤ 0.04 |
≤ 0.25 |
||
| L415N or X60N | ≤ 0.24 |
≤ 1.40 |
≤ 0.025 |
≤ 0.015 |
≤ 0.45 |
≤ 0.10 |
≤ 0.05 |
≤ 0.04 |
协商 | ||
 备注：c： 除非另有协议，否则V和Nb之和应≤0.06%。 |
|||||||||||
| 标准 |
产品规定类别
|
钢级
|
屈服强度
|
抗拉强度
|
| API 5L | PSL 1 | L210 or A | 210 | 335 |
| L245 or B | 245 | 415 | ||
| L290 or x42 | 290 | 415 | ||
| L320 or X46 | 320 | 435 | ||
| L360 or X52 | 360 | 460 | ||
| L390 or X56 | 390 | 490 | ||
| L415 or X60 | 415 | 520 | ||
| PSL 2 | L245Ror BR | 245~450 | 415~760 | |
| L290R or X42R | 290~495 | 415~760 | ||
| L245N or BN | 245~450 | 415~760 | ||
| L290N or X42N | 290~495 | 415~760 | ||
| L320N or X46N | 320~525 | 435~760 | ||
| L360N or X52N | 360~530 | 460~760 | ||
| L390N or X56N | 390~545 | 490~760 | ||
| L415N or X60N | 415~565 | 520~760 |
| 钢管名义外径范围 | 钢管外径尺寸 | 涂层类别 | 涂层 | 涂层厚度 |
| DN100~600 | 114.3~609.6 | 3PE（三层聚乙烯） | 第一层：环氧粉末（绿色） | 2.0~4.5mm |
| 中间层：胶粘剂（白色） | ||||
| 最外层：聚乙烯（黑色） | ||||
| 2PE（两层聚乙烯） | 第一层：胶粘剂 | 2.0~4.5mm | ||
| 最外层：聚乙烯 | ||||
| DN80~600 | 88.9~609.6 | 环氧粉末 | 环氧粉末 | 200~400um |
| 2FBE（双层环氧粉末） | 第一层：环氧粉末（绿色） | 400~800um | ||
| 最外层：加强型环氧粉末（灰绿色） | ||||
| DN100~600 | 114.3~609.6 | 3PP（三层聚丙烯） | 第一层：环氧粉末（绿色） | 2.5~3mm |
| 中间层：胶粘剂（白色） | ||||
|
最外层：聚丙烯（白色）
|
