输送流体用无缝钢管

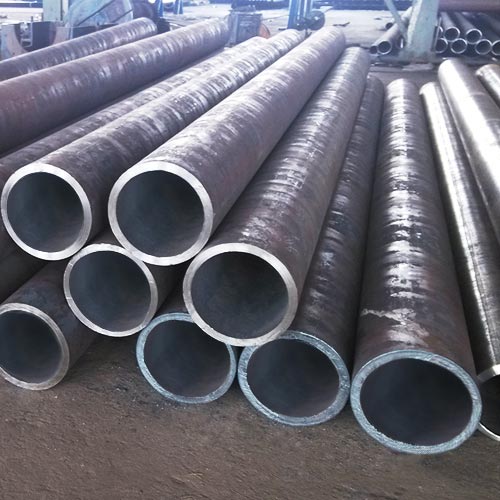

图示-(输送流体用无缝钢管)图片
执行标准： Chinese GB/T8163
用途 ：用于输送水、油、气等流体
主要钢级牌号： Grade10 、 20 （经协商，也可供应其他特殊牌号的钢管。接受客户特殊要求的订货，如机械配管执行标准企业标准 Q/320204AAAE02-2006 ）
化学成分、机械性能：
尺寸公差:
用途 ：用于输送水、油、气等流体
主要钢级牌号： Grade10 、 20 （经协商，也可供应其他特殊牌号的钢管。接受客户特殊要求的订货，如机械配管执行标准企业标准 Q/320204AAAE02-2006 ）
化学成分、机械性能：
| 标准 | 钢级 | 化学成分 (%) | ||||||
| C | Mn | Si | Cr | Ni | Cu | P.S | ||
| GB/T8163 | 10 | 0.07～0.13 | 0.35～0.65 | 0.17～0.37 | ≤ 0.15 | ≤ 0.30 | ≤ 0.25 | ≤ 0.030 |
| 20 | 0.17～0.23 | 0.35～0.65 | 0.17～0.37 | ≤ 0.25 | ≤ 0.25 | ≤ 0.25 | ≤ 0.030 | |
| Q345 | 0.12～0.20 | 1.20～1.60 | 0.20～0.55 | ≤ 0.030 | ||||
| 机械性能 | 抗拉强度 (MPa) | 屈服强度 (MPa) | 伸长率(%) | |||||
| 10 | 335～475 | ≥ 205 | ≥ 24 | |||||
| 20 | 410～550 | ≥ 245 | ≥ 20 | |||||
| Q345 | 490～665 | ≥ 325 | ≥ 21 | |||||
| 钢管种类 | 钢管尺寸 mm |
允许偏差 | ||
| 普通级 | 高级 | |||
| 热轧(挤压、扩)管 | 外径D | 全部 | +1%（最小+0.50） | - |
| 壁厚S | 全部 | +15%（最小+0.45） -12.5%（最小-0.40） |
- | |
| 冷拔（轧）管 | 外径D | 6~10 | +0.20 | +0.15 |
| >10~30 | +0.40 | +0.20 | ||
| >30~50 | +0.45 | +0.30 | ||
| >50 | +1% | +0.8% | ||
| 壁厚S | ≤1 | +0.15 | +0.12 | |
| >1~3 | +15% -10% |
+12.5% -10% |
||
| >3 | +12.5% -10% |
+10% | ||
| 注:对外径不小于351mm的热扩管,壁厚允许偏差为+18% | ||||
